C4ISR - 합동 타격 임무 컴퓨터

C4ISR MISSION CRITICAL VIRTUAL COMPUTER




orange bar
1. 비교할  없는 병렬 컴퓨팅 – 작동 원리


실제로 C4ISR은 모든 군대 기능과 작전을 통합한다. 보다 빠른 속도, 보다 나은 해상도 및 결정적인 행동을 결정하여 임무를 성공하는 열쇠가 된다. 우리는 전술, 작전 및 전략적 성과의 시너지 효과를 내고자 한다. 여러 시스템을 통해 흐르는 정보와 데이터는 지휘관이 적시에 그리고 정확하게 수신하고 전파해야 한다.
오늘날 정보와 데이터를 강력한 무기의 새로운 원천으로 활용하는 것이 매우 중요해졌다. 그리고 실시간 대응이 매우 중요하다. 이 것이 7StarLake의 명령, 제어, 통신, 컴퓨터, 정보, 감시 및 정찰(C4ISR) 솔루션이 초고성능 시스템 통합을 강조하는 이유이다. 제어가 우세로 이어지기 때문에 당사는 제어할 수 있는 능력에 중점을 둔다.



C4ISR system



SR800 및 HORUS200에는 초 고성능 Intel® Xeon® D-1587 CPU가 장착되어 있다. 가상 머신이 C4ISR 시스템과 통합되는 시나리오에서 16 코어 프로세서를 사용하면 CPU 리소스를 하나 이상의 가상 머신에 다시 할당할 수 있다. 예를 들어, 하나의 가상 머신에 4개의 코어가 할당되면 사용자는 이제 동일한 물리적 컴퓨터에서 동시에 최대 4개의 서로 다른 운영 체제를 실행할 수 있다.

이러한 방식으로 IT 운영자는 더 이상 수많은 인터페이스, 모니터 및 거대한 서버에 의해 방해를 받지 않는다. 서로를 연결하는 다양하고 복잡한 시스템은 수신된 데이터를 해석하고 지휘관의 명령을 나타내며 조화롭게 작동해야 한다.

모든 데이터와 자산을 한 곳에서 관리할 수 ​​있다. 이상적인 하드웨어 활용, 확장 가능성 및 고효율 작동이 더욱 보장된다. 1초의 차이가 성공과 실패를 결정하는 전장의 현실에서 가상화 머신의 적용은 필수적이다.

당사는 전술, 운영 및 전략적 성과를 시너지 효과를 내고자 한다.  따라서 여러 시스템을 통해 흐르는 정보와 데이터는 지휘관이 적시에 그리고 정확하게 수신해야 하며, 전파하는 것도 마찬가지이다.






orange bar
2. 가상 머신 어플리케이션

물리적 하드웨어가 적고 확장 가능성이 커지는 것이 조직과 기업이 가상 머신을 더 많이 사용하는 유일한 이유는 아니다.



실제로 기관과 민간 부문은 제한된 상황에서 운영 체제를 실행하는 데 사용할 수 있는 여러 분야를 사용자에게 부여하기 때문에 가상 머신을 사용하고 있다. 즉, 가상 머신을 활용하면 효과적으로 비용을 절감하고 초 고효율을 달성한다.

SR800 및 HORUS200의 경우를 예로 들면, 그 것들의 16 코어 초고성능 Intel® Xeon® D-1587 프로세서의 CPU 리소스를 하나 이상의 가상 머신에 할당할 수 있다. 따라서 추가 물리적 하드웨어 및 서버를 채택하지 않고도 다양한 운영 체제를 동시에 실행할 수 있다. 한편, 모든 데이터와 자산을 한 곳에서 관리할 수 ​​있다. 이상적인 하드웨어 활용도를 달성하고 무한한 확장 가능성으로 이어지며, 이는 의심할 여지없이 임무 성공의 열쇠이다.



가상 머신은 하드웨어 및 에너지 비용을 절약하는 데 도움이 된다. 오늘날 기업은 안전한 가상 환경도 활용하고 있다. 가상 머신이 손상되더라도 물리적 서버는 손상되지 않는다. 재해가 빨리 복구된다. 또한 가상 환경에서 운영 체제를 실행할 때 가상 운영 체계에 필요한 라이선스 키는 하드 드라이브 ID의 라이선스 키와 동일하다.

Website_Solution_C4ISR_image-03






orange bar
3. 하드웨어 보안 삭제 - AES 암호화

Hardware Secure Erase

Content

긴급 상황에서, 기록된 데이터를 즉시 삭제해야 하는 경우 보안 삭제 버튼은 필수적이다. 즉시 삭제는 SED (자체 암호화 드라이브)의 특정 기능이다. 기록된 모든 데이터를 무효화하는 것이 빠른 지우기보다 빠르다. 암호화 및 암호 해독은 경로 상의 AES 키에 의해 제어된다. AES 키가 새로운 키로 대체되면 데이터를 인식할 수 없게 된다.

첨단 암호화 표준 (AES: Advanced Encryption Standard)는 미국 정부에서 채택한 블록 암호 사양 중 하나이다. AES는 미국 국가 안보국 (NSA: National Security Agency)에 의해 강화되고 승인되었으며 현재 전 세계적으로 사용되고 있다.



Secure Erase-1

❶ 보호 캡을 연다

❷ 파괴된 SSD AES 키의 버튼을 누른다

❸ 데이터/파티션을 인식할 수 없게 된다



고속 및 낮은 RAM 요구 사항

이러한 종류의 암호화 모듈은 상대적으로 적은 메모리로 소프트웨어 및 하드웨어에서 빠르게 암호하고 및 해독할 수 있으므로 실행 및 구현이 더 쉽다.

해독 불가한 암호화 알고리즘

채택된 키의 사이즈가 클수록 더 많은 키가 있다. 예를 들어 256 비트 암호화를 사용하면 2의 256제곱에 해당하는 키를 생성하며 해커가 침입하는 데 우주의 나이(138억년)보다 더 많은 시간이 소요된다.



완벽하게 안전한 환경

AES 키는 다양한 알고리즘 라운드를 통해 무작위로 생성된다. 각 라운드는 여러 처리 단계로 구성되며 공급 업체와 사용자 조차도 암호에 접근할 수 없다. 지금까지 AES 암호화는 이전 버전인 DES (데이터 암호화 표준)가 1999년에 당했던 방식으로 해독된 적이 없다.




암호의 강도, 융통성 및 속도를 고려할 때 AES 암호화는 의심할 여지없이 현존하는 최고의 암호화 프로그램이다. 현재 기술 상태를 고려하여 극비 정보를 보호하기 위해 정부와 군대는 AES 암호만을 선택하고 사용한다.




orange bar
4. 낙하 방지 보호 - MLC-SSD (2TB)

Website_Solution_C4ISR_images_20191115_Anti Drop Protection



7StarLake는 충돌 시에 디스크가 떨어지지 않는 방식으로 MLC-SSD 슬롯을 맞춤 제작한다. 당사는 고유한 낙하 방지 보호 기능이 핀이 움직이는 것을 방지하여 컴퓨터 작동을 위한 최적의 환경을 보장하는 다양한 시나리오를 구상한다.



또한, 7StarLake는 전체 구성 요소를 덮는 고유한 인클로저를 제공한다. 이 디자인은 핀 헤더를 완전히 덮고 보호한다. 따라서 SSD를 제거하고 설치해도 핀 헤더와 구성 요소에 경미한 손상도 발생하지 않는다.






orange bar


5. 2 탈착식 SSD - 솔리드 스테이트 디스크



2중 탈착식 SSD (솔리드 스테이트 디스크)는 견고하고 탈착식 2.5 인치 플래시 디스크에서 데이터를 저장하고 검색할 수 있는 소형 독립형 시스템을 제공하며 가장 까다로운 MIL-STD-810 환경을 충족할 수 있는 인증을 받았다. 손잡이와 함께 내구성이 뛰어난 금속 케이스를 사용하여 2중 2.5 인치 SSD를 단일 드라이브 베이에서 쉽고 빠르게 제거하고 동시에 삽입할 수 있다. 따라서 유지 보수 및 교체 편의성이 보장된다.



2중 탈착식 SSD 디스크 시스템은 군사, 항공 우주, 항공 전자 공학 및 지상 차량 시스템을 위한 완벽한 DTU이다. 이러한 시스템에는 비행 관리, 조종실 계기 디스플레이, 지형 인식 및 경고, 지도 시스템, 레이더 시스템, 조종실/지상 통신, 내비게이션 위치 제어 및 위성 통신 등이 있다.

Dual Removable SSD




orange bar
6. 교체 가능한 CMOS 배터리

Swappable CMOS

일반적으로, 견고한 솔루션에서 배터리를 교체하는 것은 복잡하고 방수 및 방진의 원래 기능에 영향을 미칠 가능성이 있다. SR800에는 사용자가 직접 교체할 수 있도록 쉽게 교체할 수 있는 배터리 트레이가 있다. 트레이를 컴퓨터에서 완전히 빼내면 코인 셀 배터리가 보인다. 이 것을 새 CR2032 배터리로 교체하고 트레이를 컴퓨터에 다시 밀어 넣는다. 나사를 잠그면 교체가 완료된다.






orange bar
 7. MIL-STD-1275/704-과전압 보호 기능이 있는 전원 공급 장치

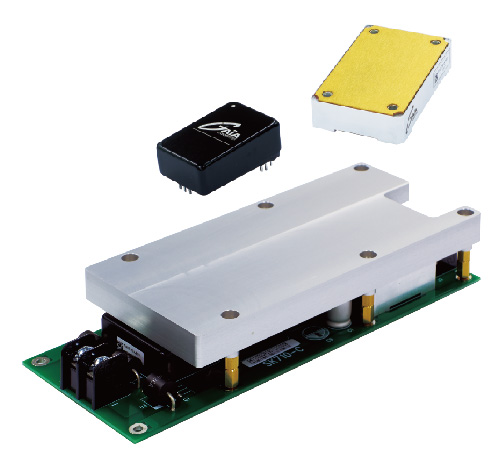

SR800 및 HORUS200에서 채택한 전원 보드인 SK710은 12V ~ 40V의 입력 범위를 지원한다. EMI 방지를 위한 군사용 표준 필터를 보유한 SK710은 시스템 작동 시 전압 및 전류의 안정성을 보장한다. 특히 군사용 또는 기타 열악한 환경에 적용하기에 적합하다.

Website_Solution_C4ISR_images

MIL-STD-461 / 1275 / 704 전원 공급 장치 표준은 모든 군용 지상 차량 전원 공급 장치에 대한 요구 사항을 간략하게 보여준다. 그 것들은 또한 오프로드 차량 및 중장비의 민간 제조 업체에게도 유용할 수 있다. 군용 차량은 공칭 28V 전원 공급 시스템을 사용하며, MIL-STD-1275의 대부분은 이러한 시스템이 일시적인 스파이크 및 전압 급증을 처리할 수 ​​있도록 해야 한다.

SR800
SR800

SR800

은 글로벌 1차 방어 시스템 통합 업체와 협력하여 설계되었다. 견고한 가상화 슈퍼 컴퓨터는 C4ISR 육상 시스템의 까다로운 요구 사항을 충족하기 위해 탄생했다. 그 것은 내부와 외부의 품질이 모두 최고이다.

전투 작전 중 컴퓨터는 탱크 내부에 직접 연결된다. 견고한 인클로저는 현장에서 작동하는 동안 극심한 충격, 진동 및 충돌로 인한 갑작스런 충격을 효과적으로 감소시킨다. SR800은 Souriau D38999 커넥터와 함께 IP65를 준수하는 밀폐형 소형 섀시로 먼지, 우발적 접촉 및 물의 침투에 견디어 진정한 견고함을 구현한다.

Solution_C4ISR

막강한 견고성
Almighty Ruggedness

D38999 커넥터는 가혹한 환경에 적용하기 위한 최고의 성능과 신뢰성을 제공한다. 이 원통형 커넥터 제품군은 특히 극한 온도 (-65 ~ 200°C), 높은 진동 및 부식성이 높은 유체를 견딜 수 있도록 설계되었다. 커넥터는 주요 군용 규격 표준 (MIL-DTL-38999 시리즈 III, EN3645, BACC63, CECC)을 준수하며 열악한 환경에서 가장 엄격한 요구 사항을 충족한다.





특허 받은  아키텍처

7StarLake는 산업 및 군사용 어플리케이션을 위한 신뢰할 수 있는 최고의 솔루션을 보장한다. 당사가 선택한 모든 부품은 진정한 산업 등급이며 일련의 광범위한 온도 시험을 통해 안정성과 내구성을 검증했다. 7StarLake는 산업 및 군사 응용 분야에 대한 신뢰할 수 있고 최고의 솔루션을 보장한다. 당사의 모든 부품은 정통 산업 등급이며 일련의 광역 온도 테스트를 통해 안정성과 내구성을 검증했다.

알루미늄 어퍼 커버

7StarLake의 고유한 열전도율 인클로저는 높고 낮은 핀과 웨이브 라인으로 설계되어 적절한 공기 흐름을 생성하고 냉매와 접촉하는 표면적을 최대 30-40 %까지 증가시킨다. RAM은 서버가 고속으로 작동하는 동안 많은 열을 생성한다. 알루미늄 열 스프레더는



RAM 및 상단 덮개에 직접 닿아 열원에서 외부 인클로저로 열을 효율적으로 분산시킨다.

C4ISR





HORUS200

HORUS200





가상 머신용 2 10기가비트 이더넷

인텔 ® 이더넷 커넥션 X557 제품군은 중요한 공간 및 전력 제약이 있는 워크스테이션, 서버 및 내장형 설계를 위한 10기가비트 이더넷 구리 네트워킹 물리적 레이어(PHY)이다. 2중 10GbE LAN이 장착된 HORUS200은 시스템이 고속의 안정적인 전송으로 실행될 수 있도록 한다.



일반적인 1GbE LAN과 비교하여 10GbE LAN은 대역폭, 대기 시간, 확장성, 안정성 및 어플리케이션 성능 측면에서 주요 개선 사항을 제공한다. 또한 10GbE LAN은 병렬 작업 시스템의 상당한 기능인 가상 머신 어플리케이션을 지원할 수 있다. 서로 격리된 여러 작업 환경을 허용하면서도 동일한 서버를 통해 가상 머신을 사용하면 제한된 공간이나 휴대용 제어 및 명령 센터에 적합한 여러 작업을 동시에 한 서버에서 수행할 수 있다.



특허 받은  아키텍처

7StarLake는 높은 열 전도성 재료와 특정 CNC로 절단한 특수 금속을 채택하여 극한의 온도 요구 사항을 더욱 잘 준수한다.

HORUS200과 SR800은 모두 최대 속도로 비스로틀링(non-throttling)(2.1GHz)을 실행하는 16 코어 CPU (Intel®Xeon®D-1587, 65W)로 + 55°C에서 작동할 수 있다.

또한 85°C 아래에서는 절대 멈추지 않는다.

Website_Solution_C4ISR_images_20191115-01



1.MIL-STD-461 파워 모듈 전용  분산기

전원 모듈은 작동 중에 극심한 열을 생성한다. 안정성을 보장하기 위해 알루미늄 열 분산기를 EMI 필터 / MIL-STD-461 준수 전원 모듈에 직접 배치하여 열을 흡수하고 외부 냉매로 전달한다. 이 메커니즘을 통해 작동 온도가 최대 15 ~ 20 %까지 감소할 수 있다.



2.128GB RDIMM 전용 알루미늄  분산기

구리 열 파이프는 RDIMM에서 열을 효율적으로 흡수한 다음 수집된 열을 알루미늄 덮개와 상부 알루미늄 방열판으로 분산하여 소멸시킨다.



3.구리 열 분산기

장기간 사용 후 부식 및 녹을 방지하기 위하여 순도 99.9 %의 구리를 니켈 도금한다.



4.고효율 구리  파이프



구리 열 파이프는 RDIMM에서 열을 효율적으로 흡수한 다음 수집된 열을 알루미늄 덮개와 상부 알루미늄 방열판으로 분산하여 소멸시킨다.



5.구리  분산기
